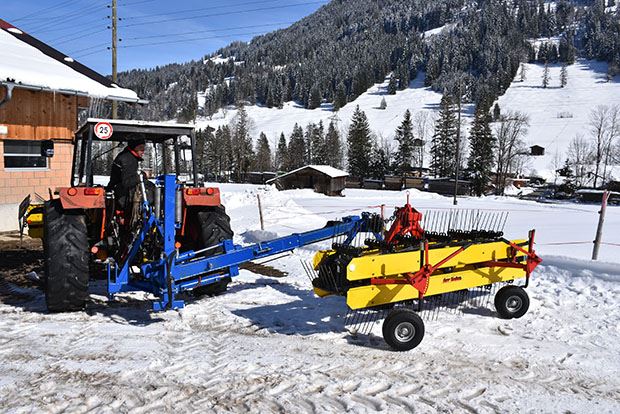

Der Teleskoparm ist sowohl links ... -

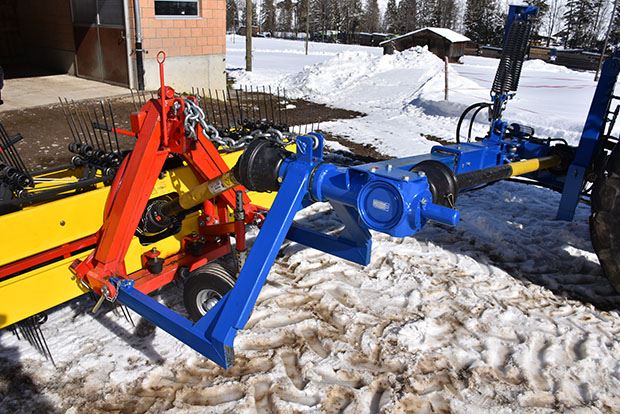

Angetrieben wird der Heckbandrechen mit Zapfwellen, die über Winkelgetriebe umgeleitet werden. -

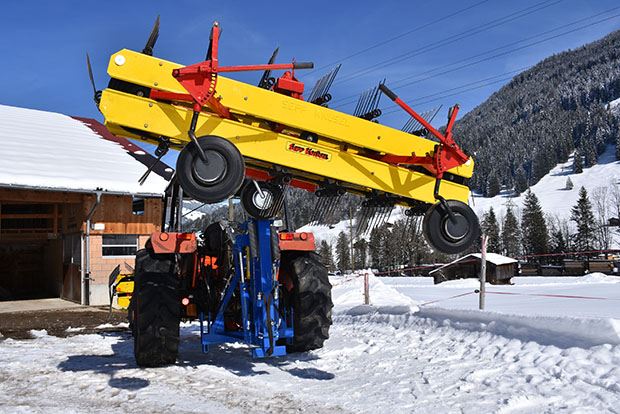

Für den Strassentransport wird der Teleksoparm mitsamt Bandrechen in der Mitte positioniert. -

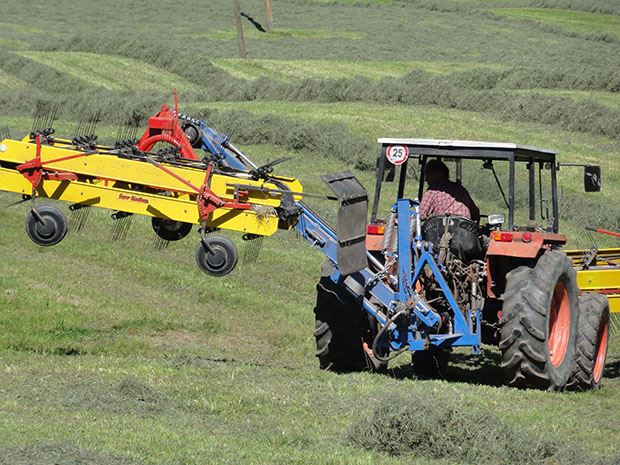

... als auch rechts ausschwenkbar. -

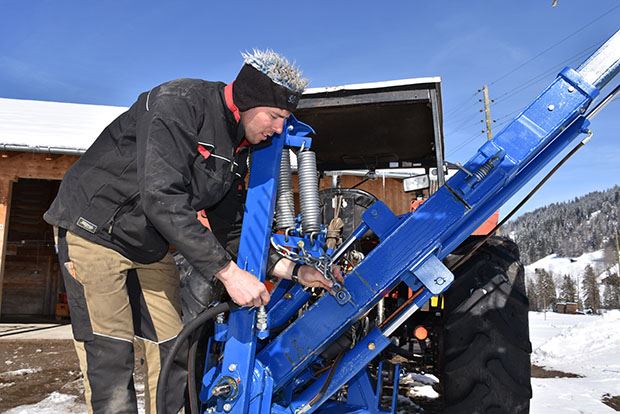

Die Stahlfedern werden mit einem Bolzen eingehängt. -

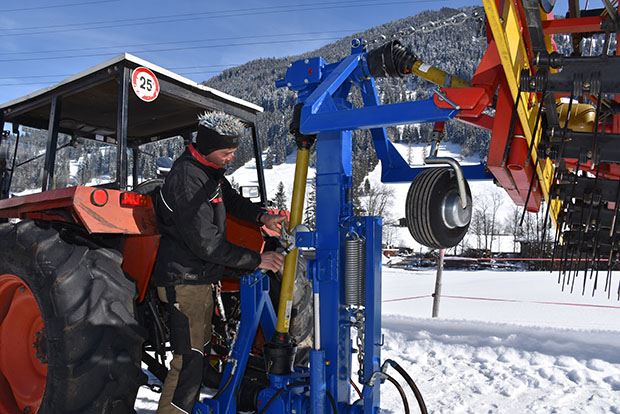

Yvan von Grünigen aus Grund bei Gstaad. Bei unserem Besuch Anfangs März hatte es Neuschnee mit viel Sonne. -
Das letzte Winkelgetriebe wandelt die Drehzahl von 540 auf 1000 U/min. um. -

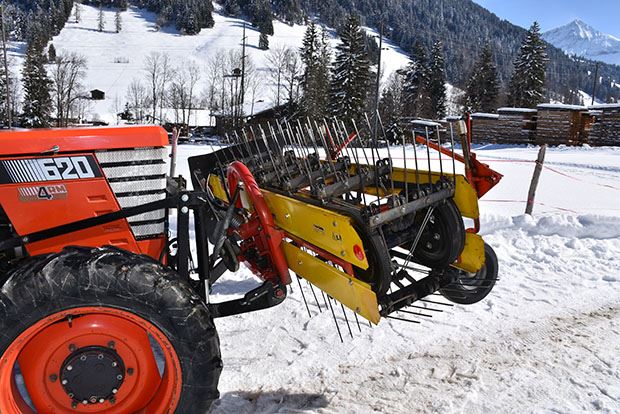

Vorne und hinten kommen handelsübliche Bandrechen von Knüsel zur Anwendung. -

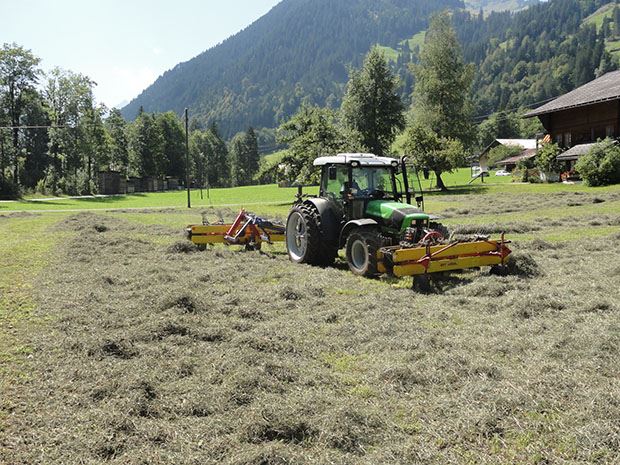

Zusammen mit dem Frontbandrechen erreicht Yvan von Grünigen eine Arbeitsbreite von 4,50 Meter. -

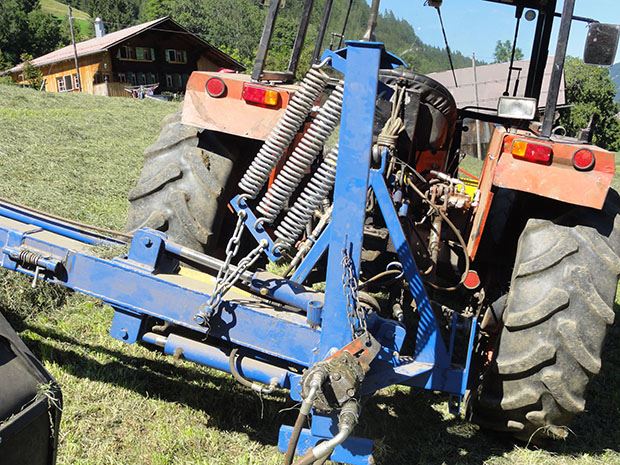

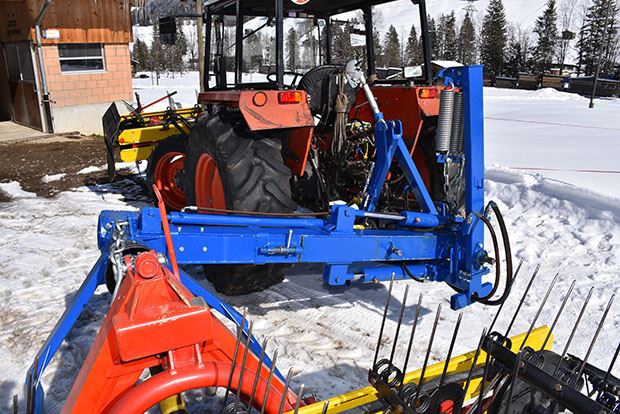

Für die Entlastung des hinteren Bandrechens sorgen drei Stahlfedern. -

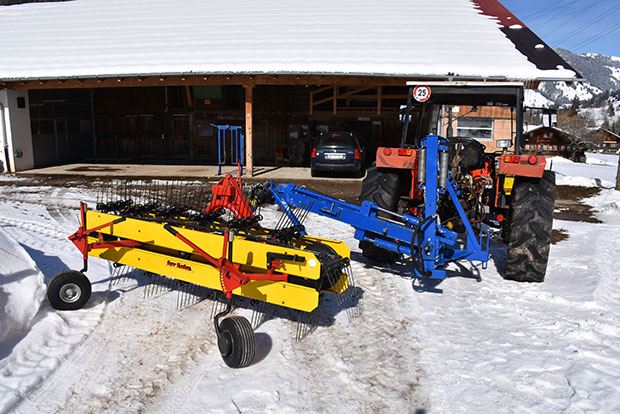

Der hintere Bandrechen ist an einem Teleskoparm aufgehängt. Dieser ist um 80 cm teleskopierbar. -

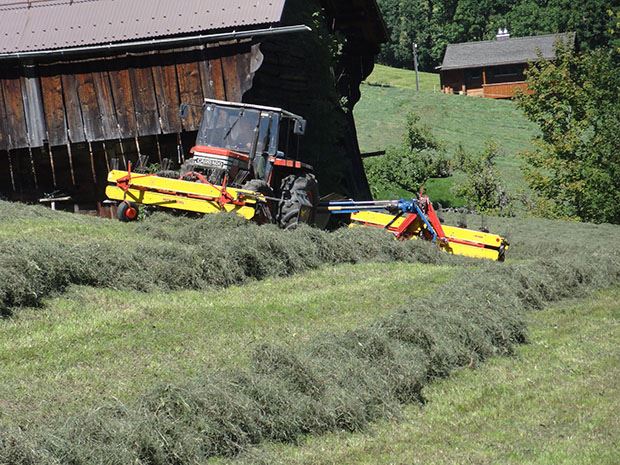

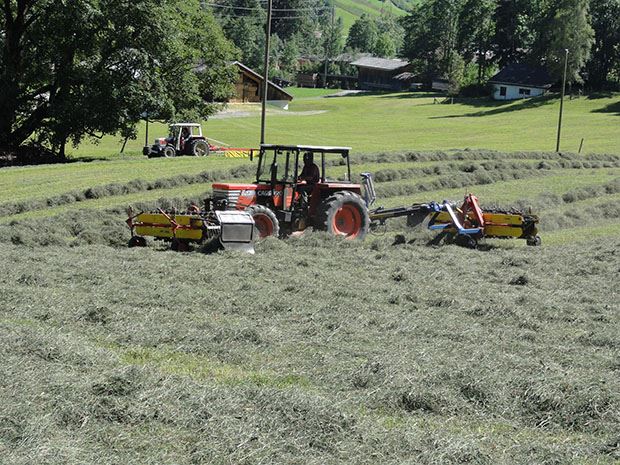

Der vom vorderen Bandrechen erzeugte Schwad, wird vom hinteren noch einmal komplett überschlagen. -
Derzeit setzt von Grünigen seine Entwicklung an einem Carraro mit Allrad und 60 PS Leistung ein. Später will von Grünigen die Konstruktion auf einen stärkeren Traktor anpassen. -
Der Oberlenker und ein Bolzen sorgen dafür, dass die Konstruktion sicher in Position bleiben. -

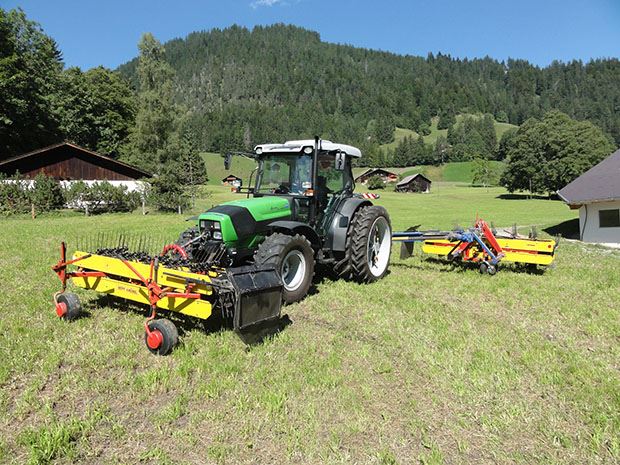

Zum Einsatz kam der Doppelbandrechen auch schon an einem Deutz Agroplus 420 mit 95 PS. -

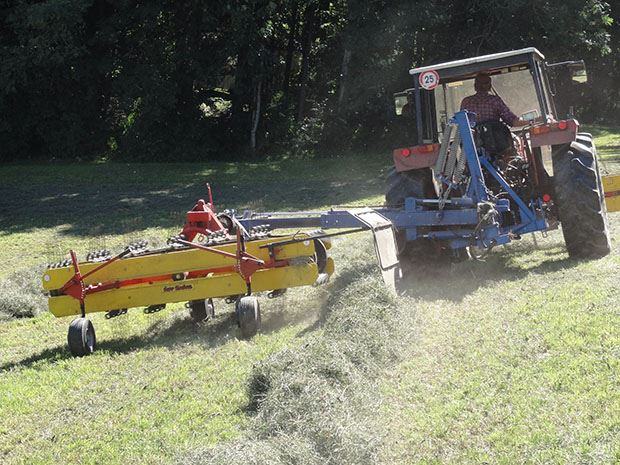

Weil der Arm auf beide Seiten geschwenkt werden kann, ist neben dem Walmen auch das Rechen auf nur auf eine Seite möglich. Das wird vor allem dann angewendet, wenn wenig Futter vorhanden ist (Emd).
Yvan von Grünigen aus Grund bei Gstaad BE hat einen Doppelbandrechen entwickelt. Speziell an seiner Eigenbaumaschine ist der Teleskoparm, der am Heck des Traktors nach links und nach rechts ausgeschwenkt werden kann. Mit Video
Der Doppelbandrechen von Yvan von Grünigen besteht aus einem 2,30-m-Rechen vorne an der Traktorfront und einem 2,70-m-Rechen hinten am Heck. Die grosse Herausforderung für Yvan von Grünigen war die Einheit hinten am Traktor. Während der vordere Bandrechen herkömmlich an der Fronthydraulik gekoppelt ist, wird der hintere seitlich neben dem Traktor platziert.
Teleskoparm an einem Drehgelenk
Umgesetzt hat dies von Grünigen mit einem selbst gebauten Teleskoparm, der mit Gleitplatten um 80 cm verlängerbar ist und an den der Bandrechen mit einem Dreipunkt angebaut wird. Speziell an diesem Trägerarm ist: Er kann sowohl links als auch rechts ausgeschwenkt werden. Dafür hat von Grünigen mittig ein ausgeklügeltes Drehgelenk entwickelt. Mit dieser Entwicklung kann der Landwirt nicht nur walmen, sondern das Futter auch nur auf die Seite rechen. Das kommt bei wenig Futter zum Einsatz wie zum Beispiel im Emd.
Die gesamte Arbeitsbreite beträgt 4,50 m. Für den Strassentransport wird der Teleskoparm mit dem Bandrechen in die Mitte des Traktors gestellt, gesichert mit Bolzen und Oberlenker.
Zapfwellen hinten
Die Konstruktion kam im letzten Sommer schon auf rund 20 Hektaren bei der Futterernte zum Einsatz. Angehängt wird der Doppelbandrechen derzeit an einem Carraro 620 mit rund 60 PS und Allrad. Dieser verfügt über keine Frontzapfwelle. Deshalb wird der vordere Rechen hydraulisch angetrieben. Der Antrieb des hinteren Bandrechens erfolgt mit drei Zapfwellen und zwei Winkelgetrieben. Das letzte Getriebe wandelt die Drehzahl von 540 auf 1000 U/Min. um.
Mehr Stabilität mit grösserem Traktor
Vorgesehen ist, dass das Gerät dereinst an einen Traktor mit mehr PS und mit Frontzapfwellen angehängt wird. Dann werde er auch die Rechen tauschen. Den breiteren nach vorne und den schmäleren nach hinten. «Mein Ziel ist es, damit noch für mehr Stabilität zu sorgen», sagt von Grünigen.
Erste Versuche hat der Bauer schon mit einem Deutz Agroplus 420 mit 95 PS unternommen. Dieser ist auch im Video unten zu sehen.
